特鲁门桁架机械手之五轴桁架型钢加工机械手
可对型钢切割前进行自动上料,同时对切割后的型钢进行自动下料堆放

浏览

929

评价

1

销量

2
价  格
180.00-180.00
  • 库  存
    1000
  • 联系客服获取报价
联 系:
电 话:

18611159956,18611159515

地 址:

秦皇岛市海港区北部工业园区

描述
5.0
服务
5.0
物流
5.0
看了又看
  • 商品介绍
  • 规格与包装
  • 售后服务
  • 商品评价(1)

联系王工:18611159515  更多产品:www.gantries.cn

通常来说,工业用机械手可以分为三轴、四轴、五轴和六轴几种型号。本文中介绍的五轴型钢加工机械手可以实现型钢自动切割、自动进出料;实现废料自动收回、废气回收等功能。

一、五轴桁架型钢加工机械手项目简介:

桁架机械手设备为自动化数控切割机。五轴桁架型钢加工机械手具有1把火焰或等离子切割割炬,多轴控制系统,可根据工艺要求,针对型钢腹板和翼板进行切断,还可以切割多种几何形状的工艺孔,能有效保证型钢切割的切割精度和位置精度。型钢自由放置在固定切割平台或移动辊道上,切割方便,高加工效率。设计采用型钢自动上下料装置,可对型钢切割前进行自动上料,同时对切割后的型钢进行自动下料堆放,大大提高了加工效率。

本桁架机械手设备广泛应用于建筑钢结构制造、机械加工等行业。

二、五轴桁架型钢加工机械手设计结构:

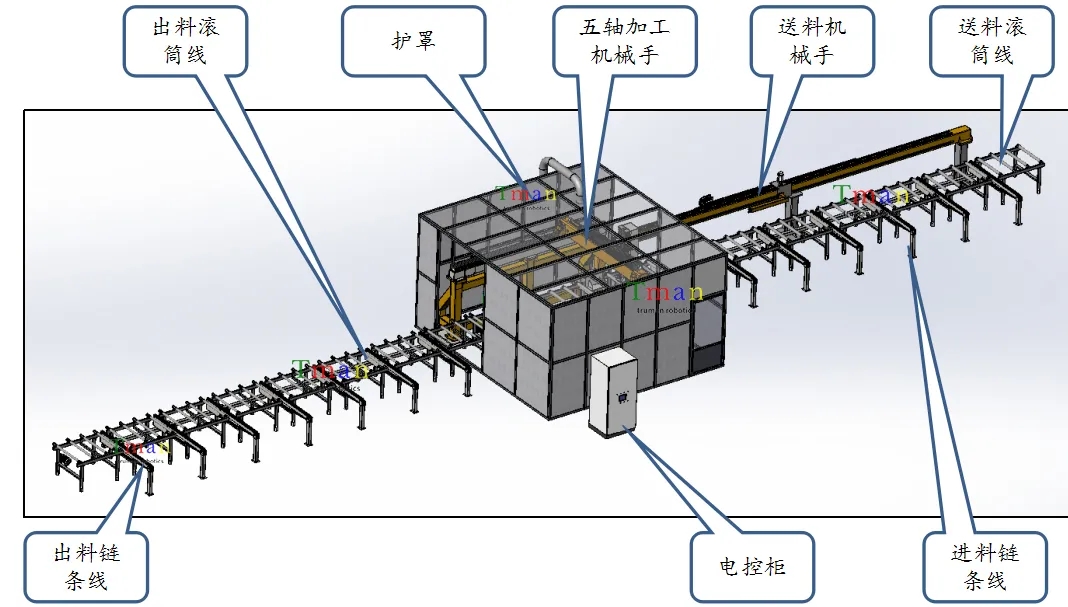

五轴桁架型钢加工机械手设计结构全图

型钢加工机械手的局部设计

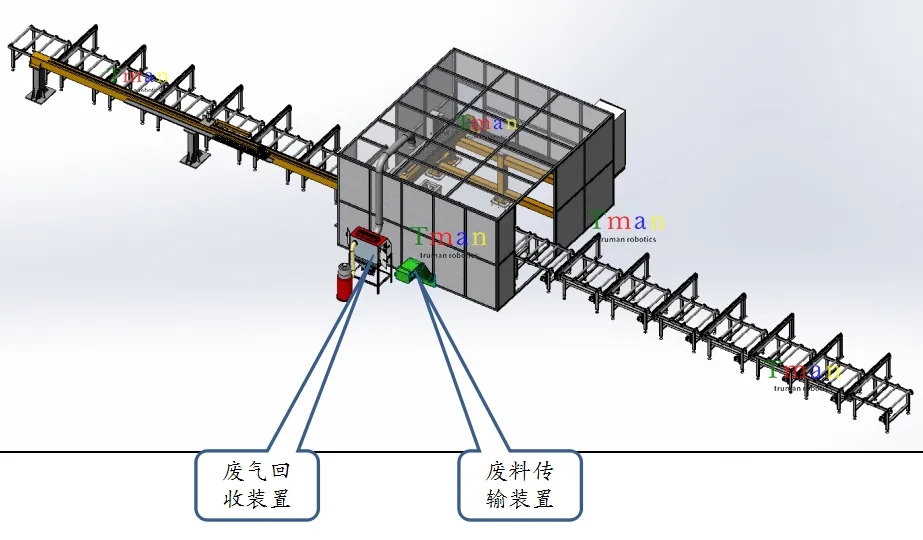

五轴桁架型钢加工机械手传输与回收装置

三、本桁架机械手的设备参数表:



适用工件类型 角钢、槽钢、工字钢、H型钢 驱动方式 多轴联动
适用工件大小 根据客户要求 适用工件厚度 1.5mm-25mm或更大
适用工件材料 碳钢、不锈钢、铝、合金钢、铜等金属型材 坡口类型 I焊接坡口、垂直切割
最大空程速度 9000mm/min(可增减,最大可达25mm/min) 坡口角度 ±45°
参考标准 国际标准ISO9013-2002及ISO8206-1991 切割方式 等离子、激光、火焰

四、关于特鲁门桁架机械手:

特鲁门大象龙门桁架机械手事业部专注于各类非标设备桁架机械手的设计研发与生产制造,设计的搬运机械手码垛机械手、上下料机械手、出入库机械手、装卸窑机械手、卸车机械手、吊装机械手等可应用于各类生产行业、物流行业等,按需定制,设计完善,为各类企业转型,实现自动化生产、智慧工厂建设、智能仓储等。
